Les eaux d’incendie et les déversements accidentels représentent un risque environnemental et réglementaire majeur pour tout site industriel, ICPE ou SEVESO. Sans dispositif de confinement adapté, une pollution accidentelle peut entraîner des sanctions administratives, engager la responsabilité pénale du responsable de site et provoquer un arrêt d’activité.

MSEI Environnement conçoit, distribue et installe des obturateurs anti-pollution et des obturateurs de canalisation gonflables pour bloquer, isoler ou confiner les écoulements dans les réseaux d’assainissement, canalisations et conduites industrielles. Chaque solution est dimensionnée selon le diamètre de la canalisation, la nature du fluide transporté et les contraintes de pression de service propres à votre site.

Depuis 30 ans, nos équipes accompagnent des industriels exigeants — EDF, Airbus, Naval Group, BASF — de l’étude technique jusqu’à l’installation et la maintenance. Certifiés CATEC®, nos obturateurs répondent aux normes européennes en vigueur et s’adaptent à chaque configuration, du ballon d’obturation gonflable pour intervention rapide aux dispositifs permanents de protection de l’environnement.

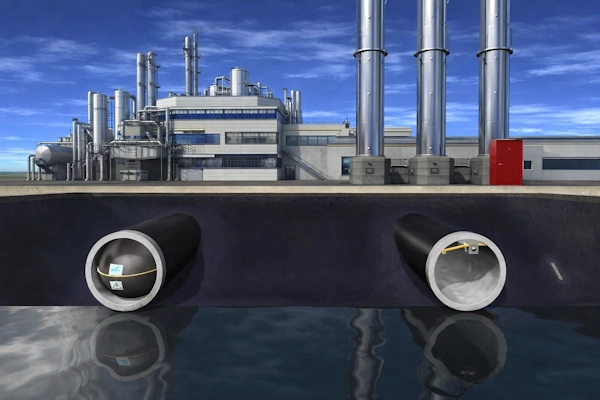

Principe de fonctionnement d’un obturateur de canalisation anti-pollution

Un obturateur anti-pollution est un dispositif gonflable inséré dans une canalisation ou un collecteur afin d’en bloquer le flux de manière étanche, rapide et contrôlée. Son principe repose sur l’expansion d’un élastomère sous pression, qui vient plaquer hermétiquement contre la paroi intérieure de la canalisation pour en interrompre tout écoulement.

Principe de fonctionnement

L’obturateur se présente sous la forme d’un ballon d’obturation en caoutchouc vulcanisé, renforcé textile — certaines gammes intègrent un renfort kevlar pour les applications haute pression ou les fluides particulièrement agressifs. Au repos, le dispositif est introduit dégonflé dans la canalisation, ce qui facilite sa mise en place sans travaux de génie civil majeurs.

La pression de gonflage varie selon le diamètre de la canalisation et la pression de service du réseau. Elle est surveillée en continu via un manomètre intégré au flexible de gonflage. Une fois la pression maximale d’utilisation atteinte, les coussins d’étanchéité de l’obturateur assurent un contact total avec la paroi, garantissant une obturation sans fuite résiduelle.

Positionnement dans le réseau

L’obturateur est positionné à un point stratégique du réseau d’assainissement ou de collecte, généralement :

• En partie haute d’un regard ou d’une chambre de visite, pour les obturateurs permanents anti-pollution
• En amont d’un tronçon à isoler, pour les obturateurs mobiles de canalisation utilisés lors d’opérations de maintenance ou d’essais d’étanchéité

Le choix du point d’implantation est déterminé lors de l’étude technique, en fonction du plan de réseau, de la nature du fluide transporté et des contraintes d’accès technique au regard ou à la conduite.

Distinction : obturateur permanent vs obturateur mobile

L’obturateur permanent est installé à demeure dans le réseau. Il est dimensionné pour s’activer automatiquement — ou sur commande — en cas de pollution accidentelle ou d’incendie, sans nécessiter d’intervention humaine immédiate sur site. C’est la solution réglementaire de référence pour les sites ICPE soumis à l’arrêté du 4 octobre 2010.

L’obturateur de canalisation mobile, ou ballon obturateur, est un équipement transportable, réutilisable, destiné aux interventions ponctuelles : essais d’étanchéité, travaux de maintenance, isolation temporaire d’un tronçon. Il constitue un outil indispensable pour les équipes de maintenance industrielle et les bureaux d’études intervenant sur les réseaux.

L’obturateur permanent anti-pollution : solution pour la gestion des eaux d’incendie

L’obturateur permanent constitue la réponse technique et réglementaire de référence pour les sites industriels soumis à obligation de confinement. Il intervient au moment critique — incendie, déversement accidentel, pollution chimique — pour bloquer tout écoulement vers les milieux naturels ou les réseaux publics.

Pour quels usages ?

L’obturateur permanent anti-pollution est conçu pour trois situations opérationnelles distinctes :

Le confinement des eaux d’incendie est l’usage principal réglementairement encadré. Lors d’un incendie, les eaux utilisées pour l’extinction se chargent en hydrocarbures, produits chimiques ou métaux lourds selon la nature des stocks concernés. Sans obturation du réseau, ces effluents rejoignent directement les eaux pluviales puis les milieux naturels — cours d’eau, nappes phréatiques — avec des conséquences environnementales et juridiques immédiates.

La rétention d’effluents industriels couvre les situations de fuite ou de déversement accidentel de produits stockés sur site : hydrocarbures, solvants, produits chimiques agressifs. L’obturateur isole le réseau d’assainissement aval le temps de l’intervention et de la mise en sécurité.

L’activation préventive permet, sur certains sites, de déclencher l’obturateur en amont d’une opération à risque identifiée, ou dès le déclenchement de l’alarme incendie, sans attendre la confirmation visuelle d’un déversement.

Points de vigilance à l’installation

La durée de vie et la fiabilité d’un obturateur permanent dépendent directement du respect de plusieurs conditions d’installation et d’exploitation :

Surface de la canalisation : l’obturateur gonflable est réservé aux conduites à paroi lisse ou faiblement rugueuse. Une surface abrasive ou présentant des arêtes vives peut endommager l’élastomère et compromettre l’étanchéité parfaite du dispositif.

Positionnement dans la conduite : l’obturateur doit être positionné en partie haute de la canalisation, conformément aux préconisations du fabricant et aux règles de l’art applicables aux travaux en milieu confiné.

Entretien annuel obligatoire : un test d’étanchéité et une vérification du gonflage doivent être réalisés au minimum une fois par an. Cette opération, réalisée par des techniciens certifiés CATEC®, permet de s’assurer du bon état de l’élastomère, du flexible de gonflage et du coffret de commande. Elle donne lieu à un rapport d’intervention documenté.

Travaux en milieu confiné : toute intervention dans un regard ou une canalisation est soumise aux règles de sécurité spécifiques aux espaces confinés — atmosphère contrôlée, équipements de protection, présence d’un surveillant en surface. La certification CATEC® des installateurs MSEI garantit le respect de ces exigences.

L’obturateur de canalisation mobile : solution pour la maintenance et les interventions ponctuelles

L’obturateur de canalisation mobile répond à des besoins opérationnels distincts de ceux du dispositif permanent. Réutilisable, transportable et rapide à mettre en œuvre, il est l’outil de référence des équipes de maintenance industrielle.

Pour quels usages ?

L’obturateur de canalisation gonflable mobile intervient dans quatre situations opérationnelles principales :

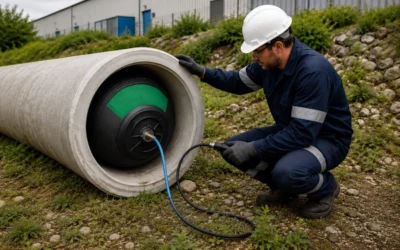

Les essais d’étanchéité des réseaux constituent l’usage le plus courant en contexte de réception de chantier ou de contrôle périodique. La procédure de test consiste à isoler un tronçon de canalisation, à le mettre en pression et à vérifier l’absence de perte de charge sur une durée définie. Réaliser un test d’étanchéité conforme aux normes en vigueur exige un équipement calibré et fiable — c’est précisément ce que garantit un obturateur gonflable de qualité industrielle.

Les travaux de maintenance et de réparation nécessitent l’isolation préalable d’un tronçon pour permettre une intervention en sécurité. L’obturateur mobile permet de bloquer le flux en amont de la zone de chantier, sans interruption de service sur l’ensemble du réseau.

La dérivation temporaire de tronçon intervient lorsqu’une section de réseau doit être mise hors service pour travaux, tout en maintenant l’écoulement sur les tronçons adjacents. Le dispositif assure une coupure nette, contrôlée et réversible.

Le confinement provisoire d’urgence permet, en attendant l’intervention des équipes spécialisées, de limiter la propagation d’un déversement accidentel sur un réseau non équipé de dispositif permanent.

Procédure d’installation : les étapes clés

Une mise en œuvre correcte conditionne la fiabilité du test ou de l’intervention. Les étapes d’installation à respecter sont les suivantes :

1. Vérifier l’accès au regard ou à la chambre de visite — dimensions d’entrée, état de la canalisation, présence éventuelle d’un écoulement résiduel à neutraliser avant introduction du ballon.

2. Contrôler l’état de la canalisation sur la zone d’obturation : absence d’arêtes vives, de béton dégradé ou de joints saillants susceptibles d’endommager l’élastomère.

3. Introduire l’obturateur dégonflé dans la canalisation jusqu’à la position souhaitée, en s’assurant du centrage correct du ballon gonflable dans la conduite.

4. Procéder au gonflage progressif à l’aide de la pompe manuelle ou d’un compresseur à air comprimé, en surveillant la montée en pression sur le manomètre. Ne jamais dépasser la pression maximale indiquée sur le dispositif.

5. Vérifier l’étanchéité obtenue avant de débuter l’intervention ou le test : absence de fuite périphérique, stabilité de la pression de gonflage sur plusieurs minutes.

6. Procéder au dégonflage contrôlé en fin d’intervention, retirer l’obturateur, nettoyer le matériel et vérifier son état avant remisage en zone de stockage.

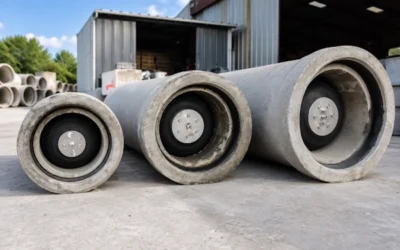

Les critères techniques d’un obturateur

Une erreur de dimensionnement — diamètre sous-estimé, matériau inadapté à la nature du fluide, mode de déclenchement non conforme au plan de confinement — peut rendre le dispositif inefficace ou non recevable par l’inspection des installations classées. Trois critères techniques structurent systématiquement l’étude de dimensionnement menée par MSEI Environnement.

1. Le diamètre de la canalisation à obturer
Le diamètre intérieur de la canalisation conditionne directement le choix du modèle dans la gamme et détermine la pression de gonflage nécessaire pour obtenir une étanchéité parfaite contre la paroi.

Le bureau d’études MSEI Environnement procède à une vérification sur site du diamètre réel de chaque canalisation concernée, en tenant compte des éventuelles variations de section, des joints de dilatation et de l’état général de la conduite.

2. La nature du fluide transporté
Le matériau élastomère de l’obturateur doit être compatible chimiquement avec les effluents susceptibles d’être confinés. Deux familles de matériaux couvrent la majorité des cas rencontrés en industrie :

• Le NBR (nitrile) est recommandé pour les applications impliquant des hydrocarbures, des huiles minérales ou des solvants pétroliers. Sa résistance chimique aux graisses et aux carburants en fait le matériau de référence pour les dépôts pétroliers, les sites de production chimique et les plateformes logistiques stockant des produits inflammables.
• L’EPDM convient aux applications en contact avec l’eau, les eaux usées, les acides dilués et certains produits de nettoyage industriel. Il est notamment utilisé sur les réseaux d’assainissement et les sites agroalimentaires.

Un obturateur dégradé par une incompatibilité chimique perd ses propriétés d’étanchéité sans signal d’alerte visible, ce qui constitue un risque opérationnel majeur.

3. Les contraintes de déclenchement
Le mode de déclenchement retenu dépend directement de l’organisation du site et des exigences du plan de confinement :

Déclenchement manuel depuis le coffret de commande : adapté aux sites disposant d’une présence humaine permanente et d’une procédure d’intervention formalisée. Simple, fiable, sans dépendance à un système électronique.

Déclenchement automatique couplé au SSI : recommandé pour les sites où la rapidité d’activation est critique. L’obturateur se déclenche dès l’activation de l’alarme incendie, sans intervention humaine. Ce mode impose une coordination technique entre le système de sécurité incendie existant et le dispositif d’obturation — coordination prise en charge par MSEI lors de l’installation.

Déclenchement par télécommande GSM : solution privilégiée pour les sites sans présence permanente ou disposant d’une astreinte à distance. L’activation s’effectue depuis un téléphone ou un poste de supervision, avec accusé de réception de la commande et remontée d’information sur l’état du dispositif.

Prestation MSEI / Pollu-Block

MSEI Environnement intervient sur l’intégralité de cette chaîne, sans sous-traitance de compétence.

1.Étude et dimensionnement technique

Toute prestation MSEI débute par une étude technique réalisée en interne par le bureau d’études. Cette phase comprend :

• l’analyse du plan de réseau et la localisation des points d’obturation à implanter
• la vérification sur site du diamètre réel des canalisations concernées et de l’état de la conduite
• l’identification de la nature des fluides susceptibles d’être confinés
• la définition du mode de déclenchement adapté au plan de confinement du site
• la vérification de la compatibilité entre le dispositif préconisé et les arrêtés préfectoraux applicables.

2. Installation par équipes certifiées CATEC®

L’installation des obturateurs permanents est réalisée exclusivement par les techniciens MSEI Environnement, certifiés CATEC® — certification obligatoire pour toute intervention en espace confiné. Cette maîtrise technique interne garantit :

• le respect des procédures d’installation définies par le fabricant
• la conformité aux règles de sécurité applicables aux travaux en milieu confiné
• la coordination avec les équipes du site pour minimiser l’impact sur l’activité en cours
• la traçabilité complète de l’intervention, du premier accès au regard jusqu’à la validation finale du dispositif

3. Mise en service et tests

À l’issue de l’installation, MSEI Environnement procède à une mise en service complète du dispositif :

• test d’étanchéité du ballon d’obturation en conditions réelles de pression
• vérification du déclenchement selon chaque mode prévu — manuel, automatique SSI, GSM selon configuration retenue
• contrôle du coffret de commande, du flexible de gonflage et du manomètre
• simulation d’une séquence d’activation complète en présence du responsable technique du site

4. Maintenance annuelle et SAV

La maintenance annuelle est une obligation réglementaire pour tout obturateur permanent installé sur un site ICPE. MSEI propose des contrats de maintenance couvrant :

• le test d’étanchéité annuel et la vérification du gonflage
• le contrôle visuel et mécanique de l’ensemble du dispositif — élastomère, flexible de gonflage, coffret de commande, raccordements électriques le cas échéant
• le remplacement préventif des pièces d’usure identifiées

En cas de défaillance constatée entre deux visites annuelles, le service après-vente MSEI assure une intervention corrective.

Conclusion

Sur un site industriel classé, le confinement des eaux d’incendie et la prévention des déversements accidentels ne relèvent pas d’une démarche volontaire : ils constituent une obligation réglementaire opposable, dont la mise en œuvre conditionne la conformité ICPE du site, la couverture assurantielle de l’exploitant et la protection effective des milieux naturels environnants.

Dans les deux cas, la pertinence du dispositif retenu dépend de la rigueur de l’étude préalable : diamètre exact de la canalisation, nature des fluides à confiner, mode de déclenchement adapté au plan de confinement, compatibilité avec le contexte réglementaire du site.

Depuis 30 ans, MSEI Environnement accompagne les responsables HSE, environnement et techniques des sites industriels les plus exigeants — de l’étude de dimensionnement jusqu’à la maintenance annuelle — avec une maîtrise technique interne et une expertise réglementaire éprouvée sur le terrain.
